9CH 200GHz DWDM,C25,C27C29,C32 C34,C37,C39,C41,C44,FC/APC,1M,900um loose tube,32mmX，24mmX6.5mm 是一款定制化低插损微型化9通道200GHz DWDM自由空间结构的波分复用器件，它配置FC/APC连接头，1米长出纤,900微米松套管，32MMX24MMX6.5MM封装尺寸。它基于TFF滤波片和自由空间技术，由富光科技微光学设计和制造平台推出，具有超低插损、超小封装尺寸、超稳定可靠性和超宽温度范围的运行特性，与传统三端口技术的DWDM器件相比较，体积缩小到五十分之一、插损减少一半以上；与AWG技术的DWDM器件相比较，有更高的通道一致性、更高的隔离度和更高的热稳定性。该低插损迷你型DWDM Mux Demux器件采用可伐材料激光焊接封装工艺和抗侧拉光纤保护设计，确保器件能够在苛刻的环境下使用。
200GHz 9CH DWDM,C25/C27/C29/C32/C34/C37/C39/C41/C44,FC/APC,1M,900um loose tube,32mmX24mmX6.5mm 是一款定制化低插损微型化9通道200GHz DWDM自由空间结构的波分复用器件，它配置FC/APC连接头，1米长出纤,900微米松套管，32MMX24MMX6.5MM封装尺寸。它基于TFF滤波片和自由空间技术，由富光科技微光学设计和制造平台推出，具有超低插损、超小封装尺寸、超稳定可靠性和超宽温度范围的运行特性，与传统三端口技术的DWDM器件相比较，体积缩小到五十分之一、插损减少一半以上；与AWG技术的DWDM器件相比较，有更高的通道一致性、更高的隔离度和更高的热稳定性。该低插损迷你型DWDM Mux Demux器件采用可伐材料激光焊接封装工艺和抗侧拉光纤保护设计，确保器件能够在苛刻的环境下使用。
特点/Features:
• 低插损/Low Insertion Loss
• 紧凑型封装/Ultra Compact
• 光路无胶/Epoxy-Free Optical Path
• 宽阔平坦的通带/Wide- and Flat-Top Passband
• 波长精度高/High Precision Wavelength
• 高可靠性/Highly Reliable and Stable
• 符合标准Telcordia GR 1209/1221 Qualified
应用/Applications:
• 宽带系统/Broadband Systems
• 电信网/Telecommunications Networks
• 城域网/Metro Networks
• 光分插复用/Optical Add/Drop Multiplexing
• 扩展DWDM系统/Expanding Existing DWDM System
技术指标/Specifications:
温度相关损耗/Insertion Loss Temperature Sensitivity
参数/Parameter | Unit | Specifications |
通道数/Number of channels | CH | 9 |
中心波长/Channel center wavelength | nm | C25/C27/C29/C32/C34/C37/C39/C41/C44 |
通道间隔/Channel spacing | Hz | 200G |
通带宽度/Passband width | nm | lc ± 0.25 |
最大插损/Insertion loss(max) | dB | ≤1.8 |
典型插损/Insertion loss(typical) | dB | ≤1.3 |
波长热稳定性/Wavelength thermal stability | nm/°C | ≤0.001 |
相邻通道隔离/Adjacent channel isolation | dB | ≥30 |
非相邻通道隔离/No-adjacent channel isolation | dB | ≥40 |
回波损耗/Return loss | dB | ≥45 |
通带波纹/Passband ripple | dB | ≤0.4 |
承受光功率/Power handling | mW | ≤500 |
光纤类型/Fiber type | - | ITU-T G657 A2 |
尾纤类型/Pigtail type | - | 0.9mm white loose tube |
运行温度/Operating temperature | °C | -40~+85 |
存储温度/Storage temperature | °C | -40~+85 |

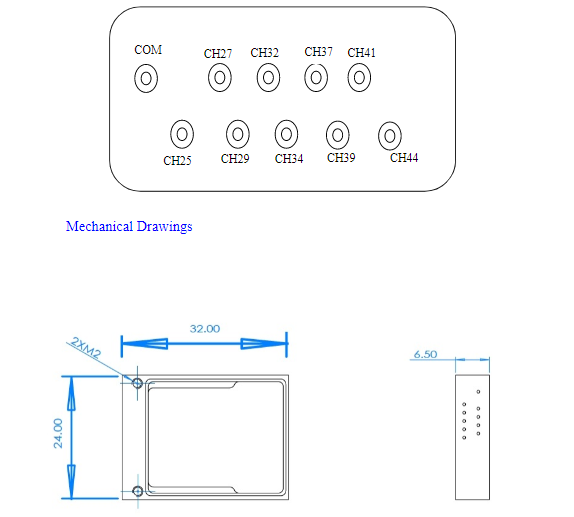

封装尺寸/Package dimension (LxWxH) | mm | 32*24*6.5 |
尾纤长度/Pigtail length | m | 1.0 |
