UC-CWDM Mux demux
8通道1271-1411nm或ITU,典型插损1.2dB,自由空间3D设计,单侧出纤, 可伐材料激光焊接封装,工业温度运行和适配0.25英寸卡槽的CWDM粗波分复用&解复用器件

产品优势:基于光学薄膜滤波和自由空间技术,采用专利3D结构设计和微光学封装工艺,满足光器件向更高密度、更优性能指标和更低功耗的绿色低碳发展趋势。覆盖4到18通道的粗波分复用器件。产品特性:超低插损、超小尺寸、超高可靠性、高隔离和波长精度、光路无胶、按需配置升级端\扩充端\监控端\附加通道。产品应用: 第一,服务于网络集成商,代替传统三端口器件的波分功能,广泛应用于接入网、城域网、6G卫星网、数据中心网和有线电视网的绿色无功耗带宽升级和上载下载;第二,服务于光模块制造商,借助微光学封装的特性,把波分器件集成到收发模块内。

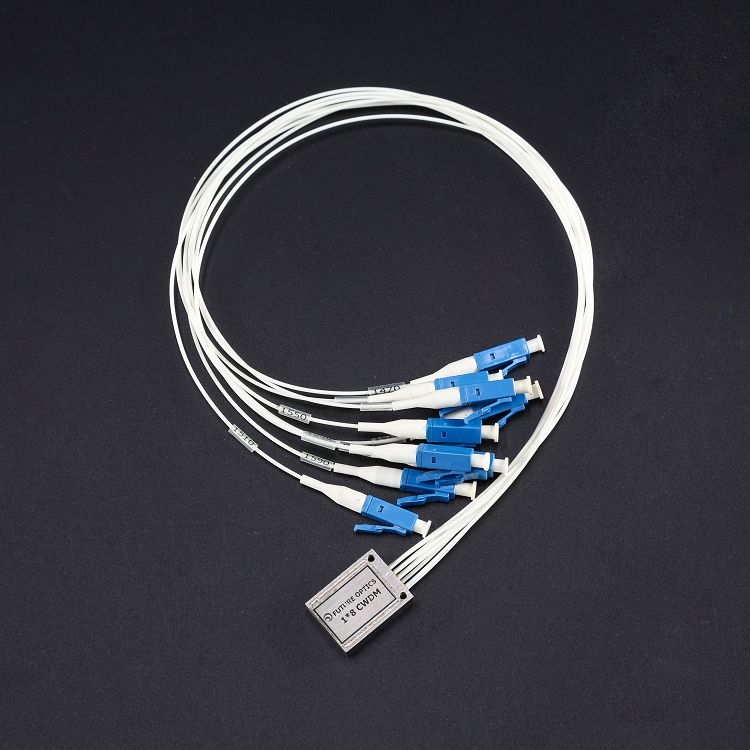

富光科技8 CH UC CWDM Mux demux是新一代的8通道微型CWDM复用解复用器件,其封装尺寸为21x15.5x6.5mm,典型插损值小于1.2dB,它利用TFF光学薄膜滤波片,采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较,它的体积缩小到五十分之一,插损减小到二分之一;与二维自由空间结构的CCWDM相比较,它的体积缩小到四分之一,独特热应力控制工艺和技术提高了产品的可靠性,使得器件能够满足工业温度的运行条件;壳体封装采用可伐材料激光焊接工艺,确保器件能够在苛刻的环境下使用。



产品特点:

●  超低插损,8通道的典型插损值小于1.2dB,为发射器节约功率预算;

●  超小封装体积,为模块或者机箱腾出安装空间或者通风空间;

●  波长精度高,可以单个通道精细调节;

●  超工业温度范围运行,满足温控环境运行;

●  激光焊接封装,单侧出纤结构,便于安装。


 产品应用:

●  借助微型化尺寸,集成到各类标准和非标准CWDM收发器中;

●  适用于城域网、区域网和CWDM网络,为解决光纤到户的最后一公里提供珍贵的插损支持;

●  多速率的混合复用服务,可实现1G/10G/25G/40G/100G/200G以太网、SAN、OTN、SDH/SONET和本地视频业务的灵活组合;

●  -40°C〜 85°C的工作温度范围,适应各类无温控环境,起到绿色低碳节能作用;

●  采用耐腐蚀的不锈钢壳体封装,满足苛刻的使用环境。



技术指标

Parameter

Unit

Specifications

Number of channels

CH

8

Operating wavelength

nm

1260~1620

Center wavelengths

nm

1271~1611 or 1270~1610

Channel spacing

nm

20

Pass bandwidth

nm

lc ± 6.5

Insertion loss(max)

dB

≤1.5

Insertion loss(typical)

dB

≤1.2

Wavelength thermal stability

nm/°C

≤0.002

Adjacent channel isolation

dB

≥30

No-adjacent channel isolation

dB

≥40

Return loss

dB

≥45

Directivity

dB

≥50

PDL

dB

≤0.2

Passband ripple

dB

≤0.5

Power handling

mW

≤500

Fiber type

-

ITU-T G657 A2

Pigtail type

-

0.9mm white loose tube

Operating temperature

°C

-40~+85

Storage temperature

°C

-40~+85

Footprint dimension (LxWxH)

mm

21*15.5*6.5 or 21*15.5*5.95

Pigtail length

m

≥1.0
