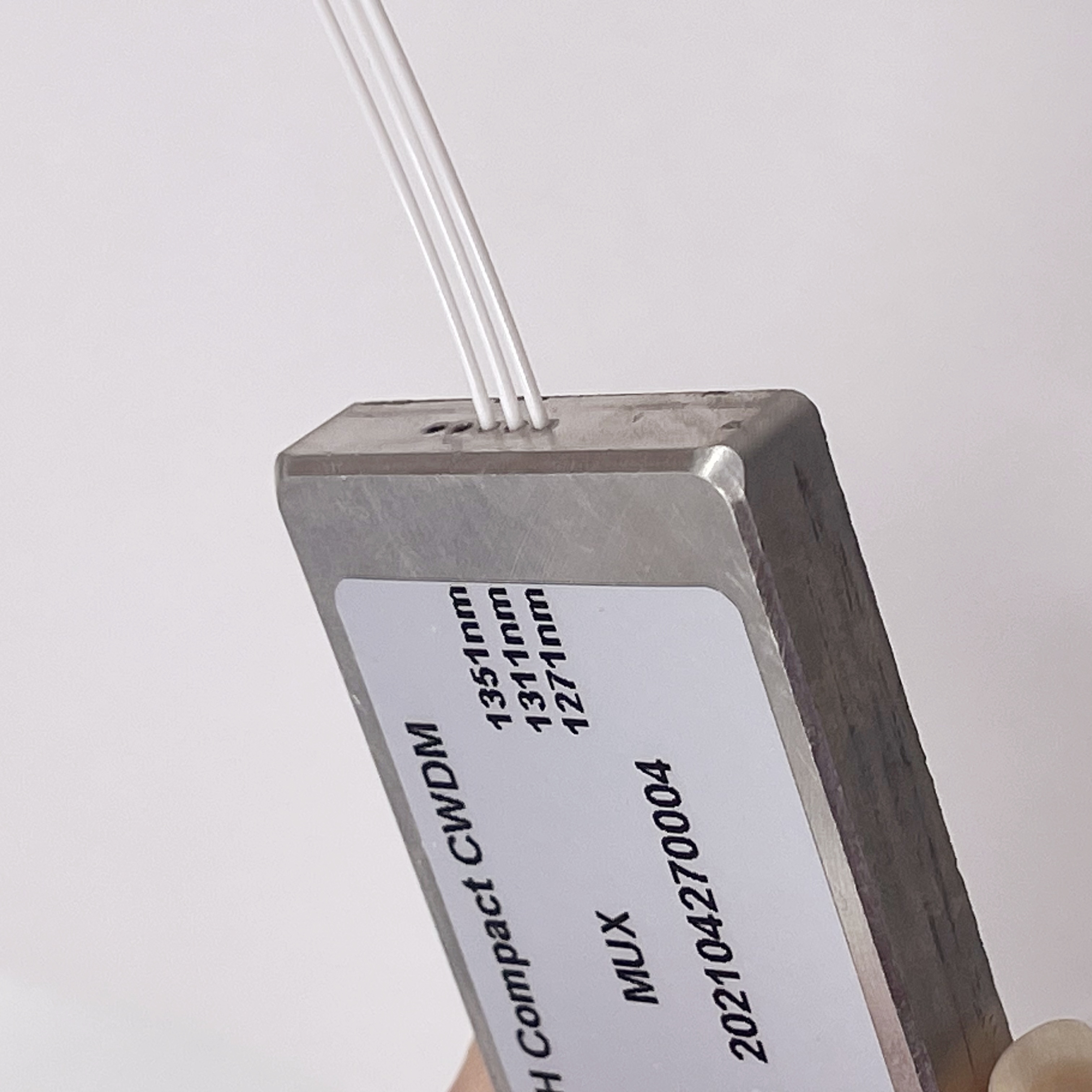

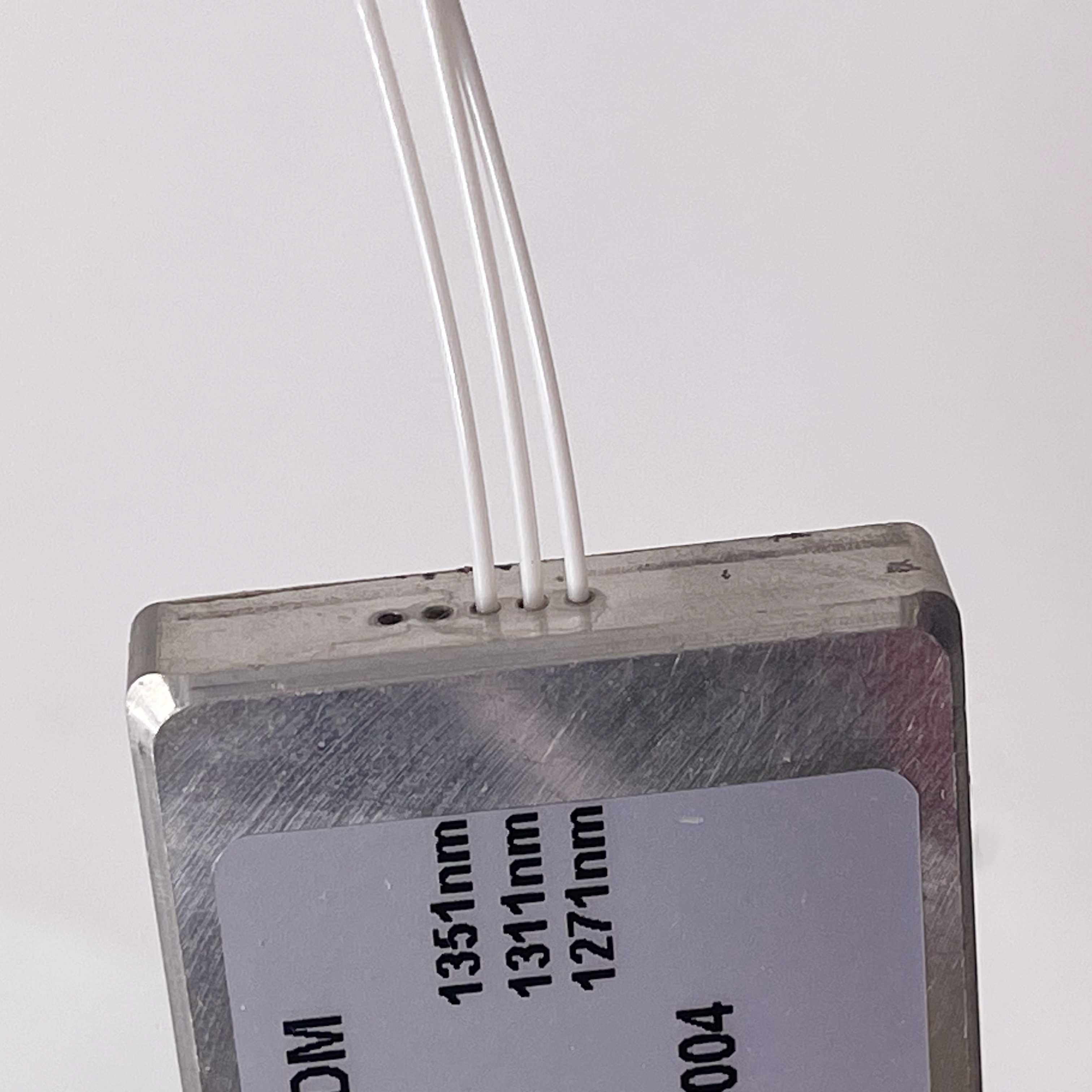

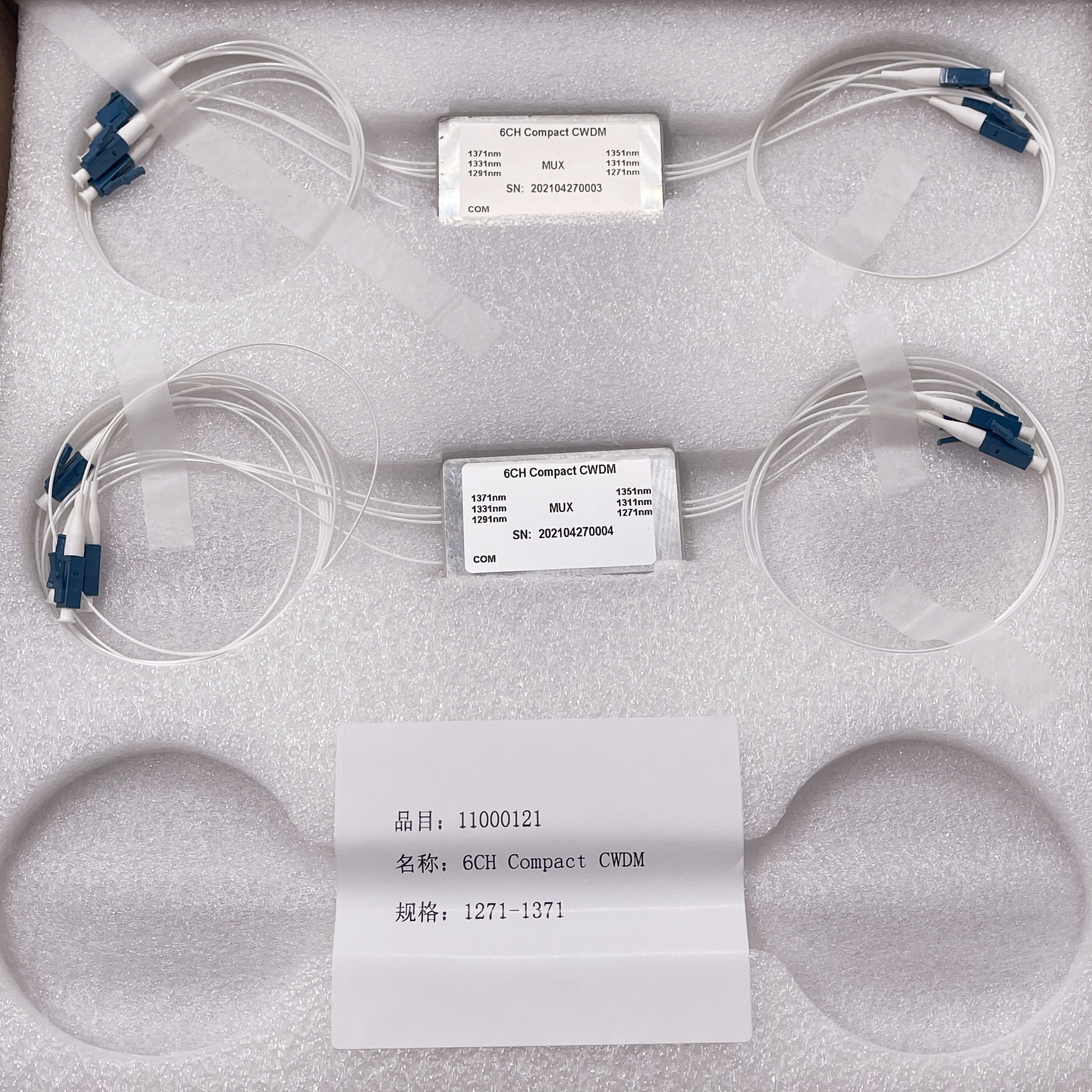

富光科技6 CH Compact CWDM Mux demux是一款标准三端口器件升级版的6通道小型化CWDM复用解复用器件，其封装尺寸为44X32X7 mm，插损值小于1.2dB，它利用TFF光学薄膜滤波片，采用二维自由空间光程压缩技术的双侧出纤设计。与标准三端口器件相比较，其封装体积缩小到十分之一，插损减小到二分之一；与三维自由空间结构的微型化CWDM相比较，其内部尺寸变大，增加了相邻两准直器之间的间距，有利于机器自动寻光和准直器绑定，提升生产效率，该结构通常采用粘胶封壳工艺，适用在商业温度的范围内运行。
富光科技6CH C-CWDM Mux Demux device是一款封装尺寸为44x32x7mm，典型插损为1.2dB的小型化粗波分复用器件，是传统三端口CWDM粗波分器件的升级版器件，它基于CWDM 滤波片技术和自由空间光程压缩技术，采用二维平面结构和双侧出纤设计。
富光科技生产的C-CWDM 与标准三端口器件相比较，其封装体积缩小到十分之一，插损减小到二分之一；与三维自由空间结构的微型化CWDM相比较，其内部尺寸变大，增加了相邻两准直器之间的间距，有利于机器自动寻光和准直器绑定，提升生产效率，降低制造成本，该结构通常采用粘胶封壳工艺，适合4通道到9通道设计的商业温度应用。
富光科技为客户提供一站式定制服务：根据客户插损预算和体积容量等要求提供结构设计和性能仿真；根据客户使用环境提供针对性的产品容差分析和指标优化。
特点/Features:
• 低插损/Low Insertion Loss
• 紧凑型/Compact
• 波长精度高/High Precision Wavelength
• 带扩展端口/With Expansion Port
应用/Applications:
• CWDM系统/CWDM Systems
• 城域网和接入网/Metro and Access Networks
• 音视频和监控网络/Audio-Video and Surveillance Networks
• 5G前传网络/5G Fronthaul Network
技术指标/Specifications:
参数/Parameter | Unit | Specifications |
通道数/Number of channels | CH | 8 |
工作波长范围/Working wavelength range | nm | 1260~1620 |
中心波长/Channel center wavelength | nm | 1271~1611 or 1270~1610 |
通道间隔/Channel spacing | nm | 20 |
通带宽度/Passband width | nm | lc ± 6.5 |
最大插损/Insertion loss(max) | dB | ≤1.2 |
典型插损/Insertion loss(typical) | dB | ≤1.0 |
相邻通道隔离/Adjacent channel isolation | dB | ≥30 |
非相邻通道隔离/No-adjacent channel isolation | dB | ≥40 |
回波损耗/Return loss | dB | ≥45 |
一致性/Directivity | dB | ≥50 |
偏振相关损耗/PDL | dB | ≤0.5 |
通带波纹/Passband ripple | dB | ≤0.4 |
承受光功率/Power handling | mW | ≤500 |
光纤类型/Fiber type | - | ITU-T G657 A2 |

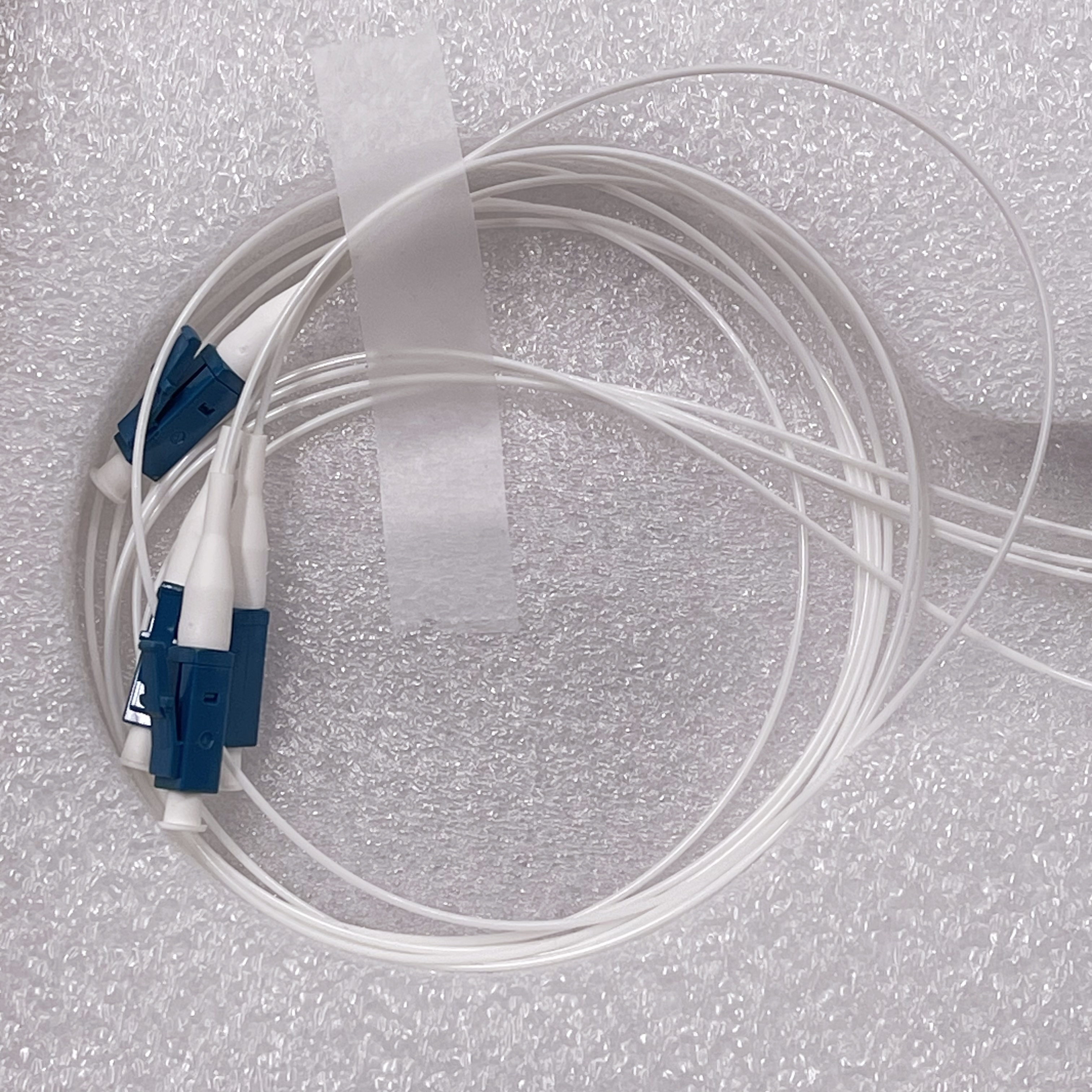

尾纤类型/Pigtail type | - | 0.9mm white loose tube |
运行温度/Operating temperature | °C | -5~+75 |
存储温度/Storage temperature | °C | -40~+85 |
封装尺寸/Package dimension (LxWxH) | mm | 44*32*7 |
尾纤长度/Pigtail length | m | ≥1.0 |
