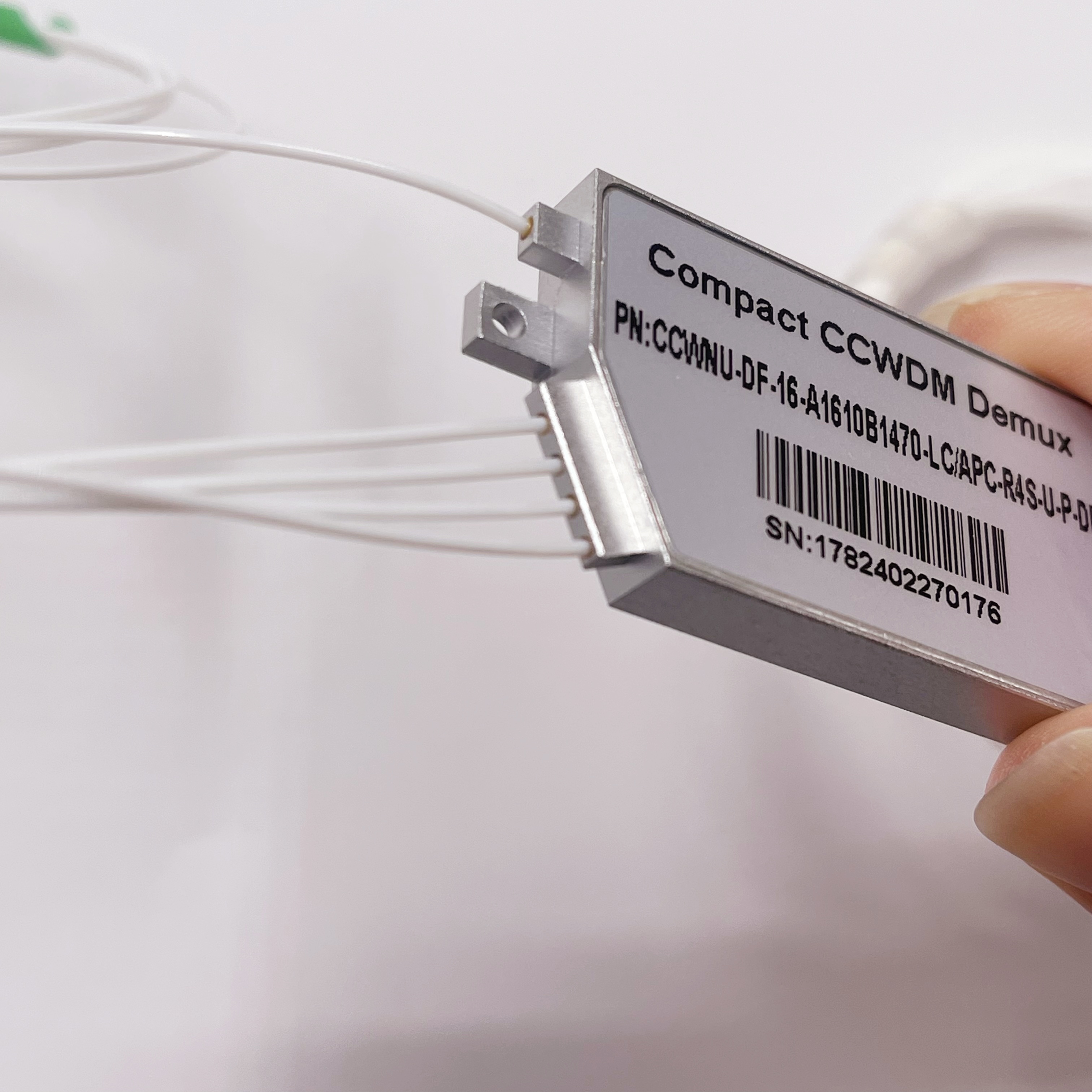

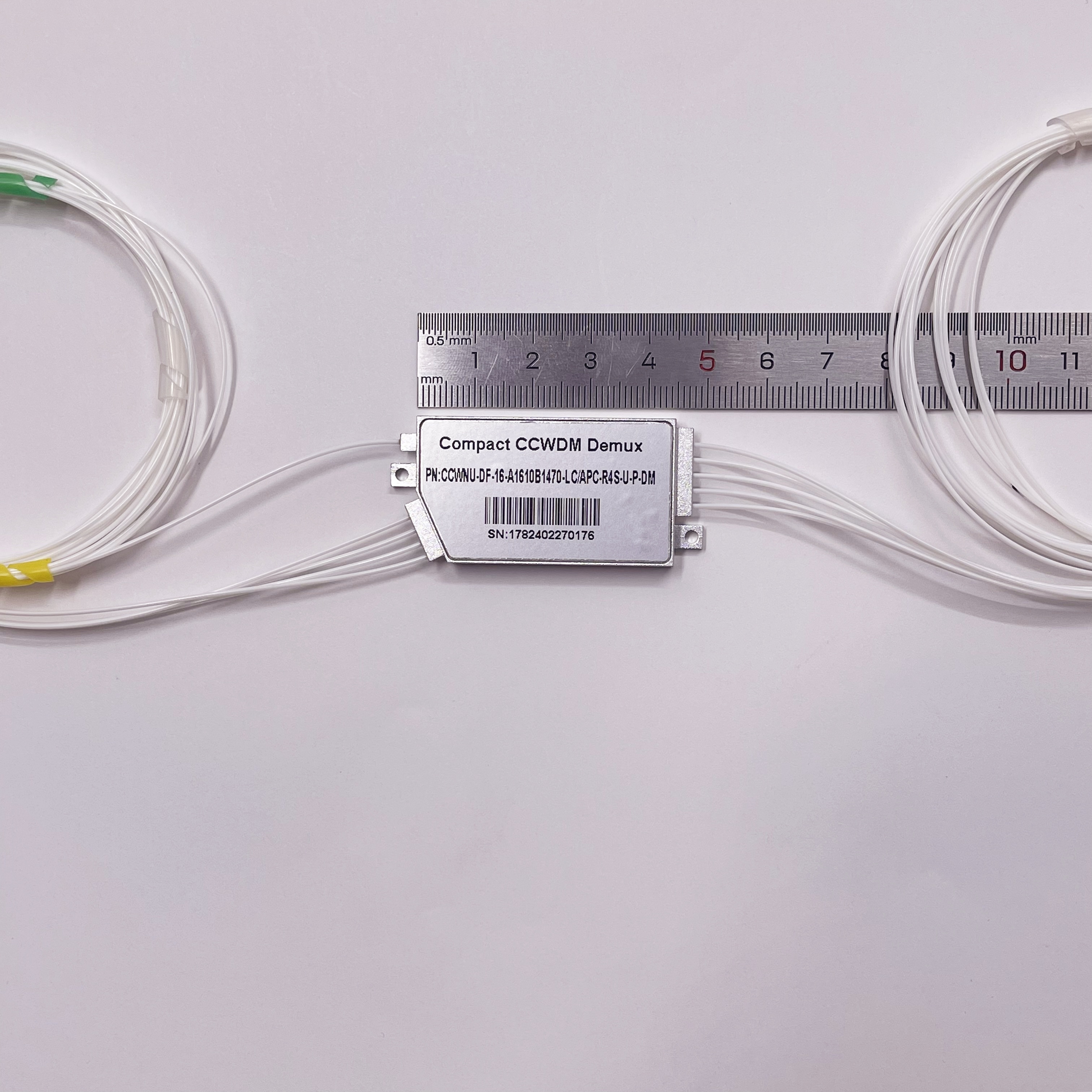

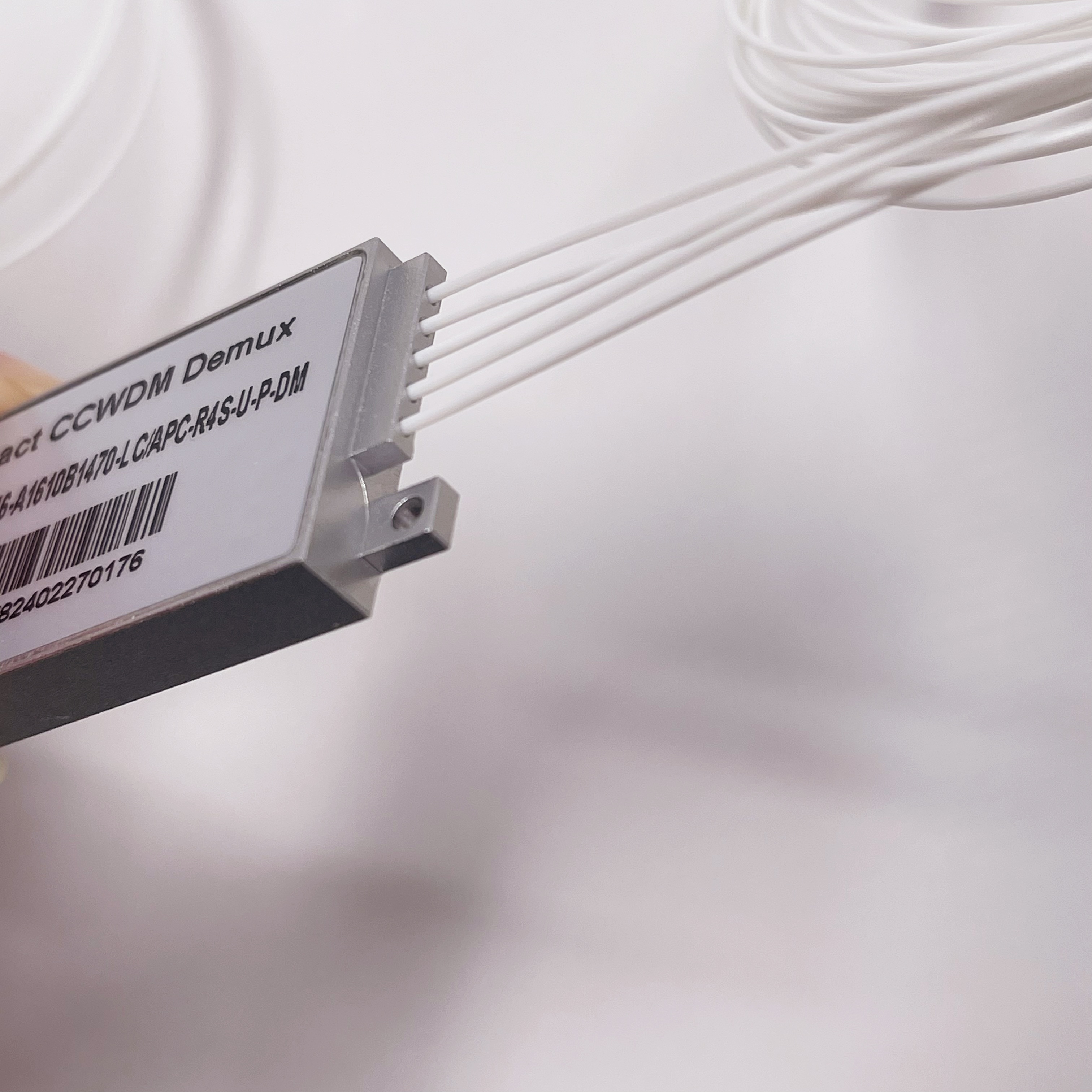

富光科技8 CH Compact CWDM Mux demux是一款标准三端口器件升级版的8通道小型化CWDM复用解复用器件，其封装尺寸为7X32X44 mm，插损值小于1.6dB，它利用TFF光学薄膜滤波片，采用二维自由空间光程压缩技术的双侧出纤设计。与标准三端口器件相比较，其封装体积缩小到十分之一，插损减小到二分之一；与三维自由空间结构的微型化CWDM相比较，其内部尺寸变大，增加了相邻两准直器之间的间距，有利于机器自动寻光和准直器绑定，提升生产效率，该结构通常采用粘胶封壳工艺，适用在商业温度的范围内运行。
富光科技8 CH Compact CWDM Mux demux是一款标准三端口器件升级版的8通道小型化CWDM复用解复用器件，其封装尺寸为7X32X44 mm，最大插损值小于1.6dB，它利用TFF光学薄膜滤波片，采用二维自由空间光程压缩技术的双侧出纤设计。与标准三端口器件相比较，其封装体积缩小到十分之一，插损减小到二分之一；与三维自由空间结构的微型化CWDM相比较，其内部尺寸变大，增加了相邻两准直器之间的间距，有利于机器自动寻光和准直器绑定，提升生产效率，该结构通常采用粘胶封壳工艺，适用在商业温度的范围内运行。
产品特点：
● 超低插损，8通道的器件最大插损值小于1.6dB，为网络节约光放大预算；
● 较小封装体积，为模块或者机箱腾出安装空间或者通风空间；
● 波长精度高，可以单个通道精细调节；
● 带扩展端口，易于扩容，便于安装部署。
产品应用：
● CWDM 收发模块
● CWDM 系统
● 城域网和接入网
● 音视频和监控网络
● 5G 前传网络
技术指标：
Parameter | Unit | Specifications |
Number of channels | CH | 8 |
Working wavelength range | nm | 1260~1620 |
Channel center wavelength | nm | 1271~1611 or 1270~1610 |
Channel spacing | nm | 20 |
Pass bandwidth | nm | ± 6.5 |
Insertion loss(max) | dB | ≤1.6 |
| Insertion loss(typical) | dB | ≤1.3 |
Adjacent channel isolation | dB | ≥30 |
No-adjacent channel isolation | dB | ≥40 |
Return loss | dB | ≥45 |
Directivity | dB | ≥50 |
PDL | dB | ≤0.5 |
Passband ripple | dB | ≤0.4 |
Power handling | mW | ≤500 |
Fiber type | - | ITU-T G657 A2 |

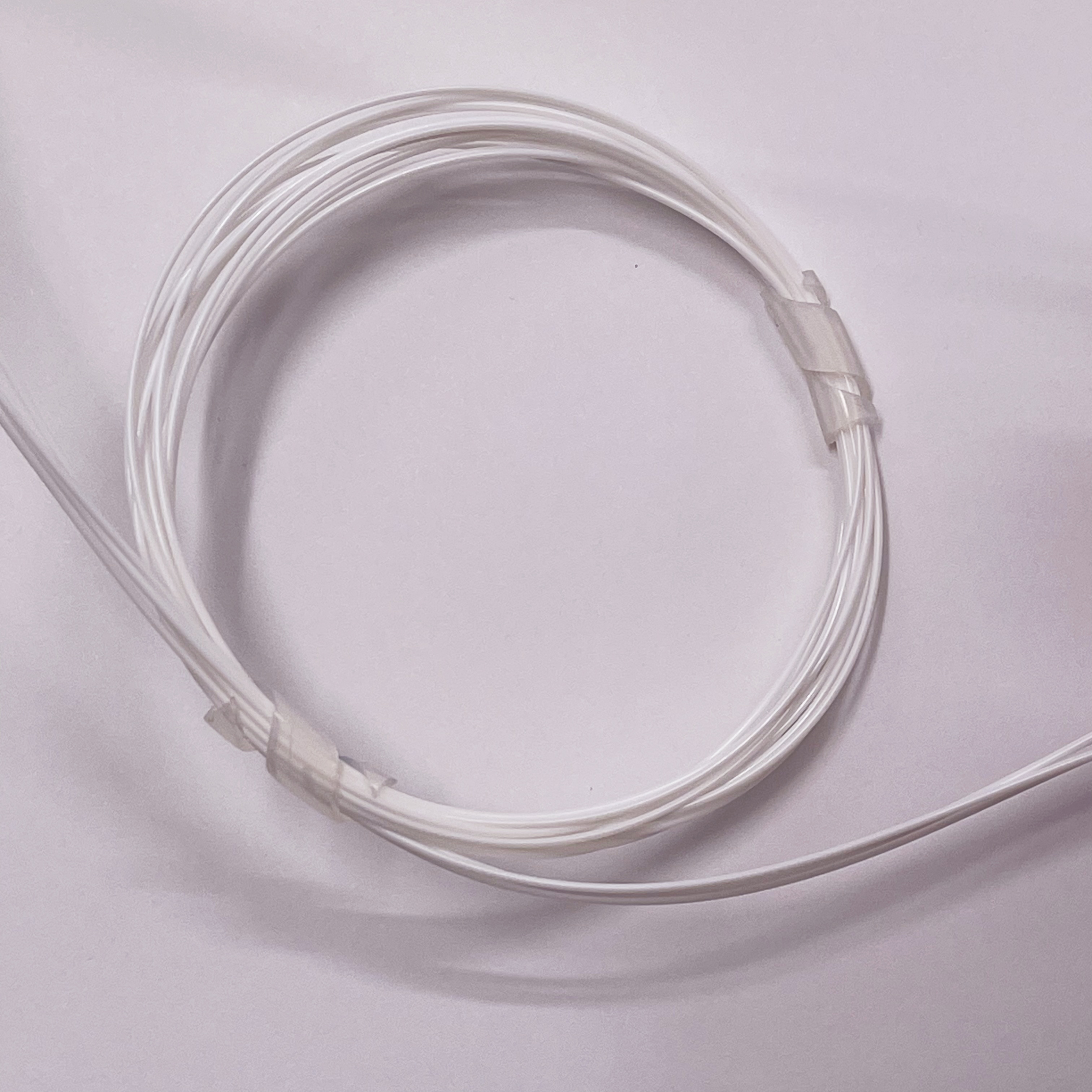

Pigtail type | - | 0.9mm white loose tube |
Operating temperature | °C | -5~+75 |
Storage temperature | °C | -40~+85 |

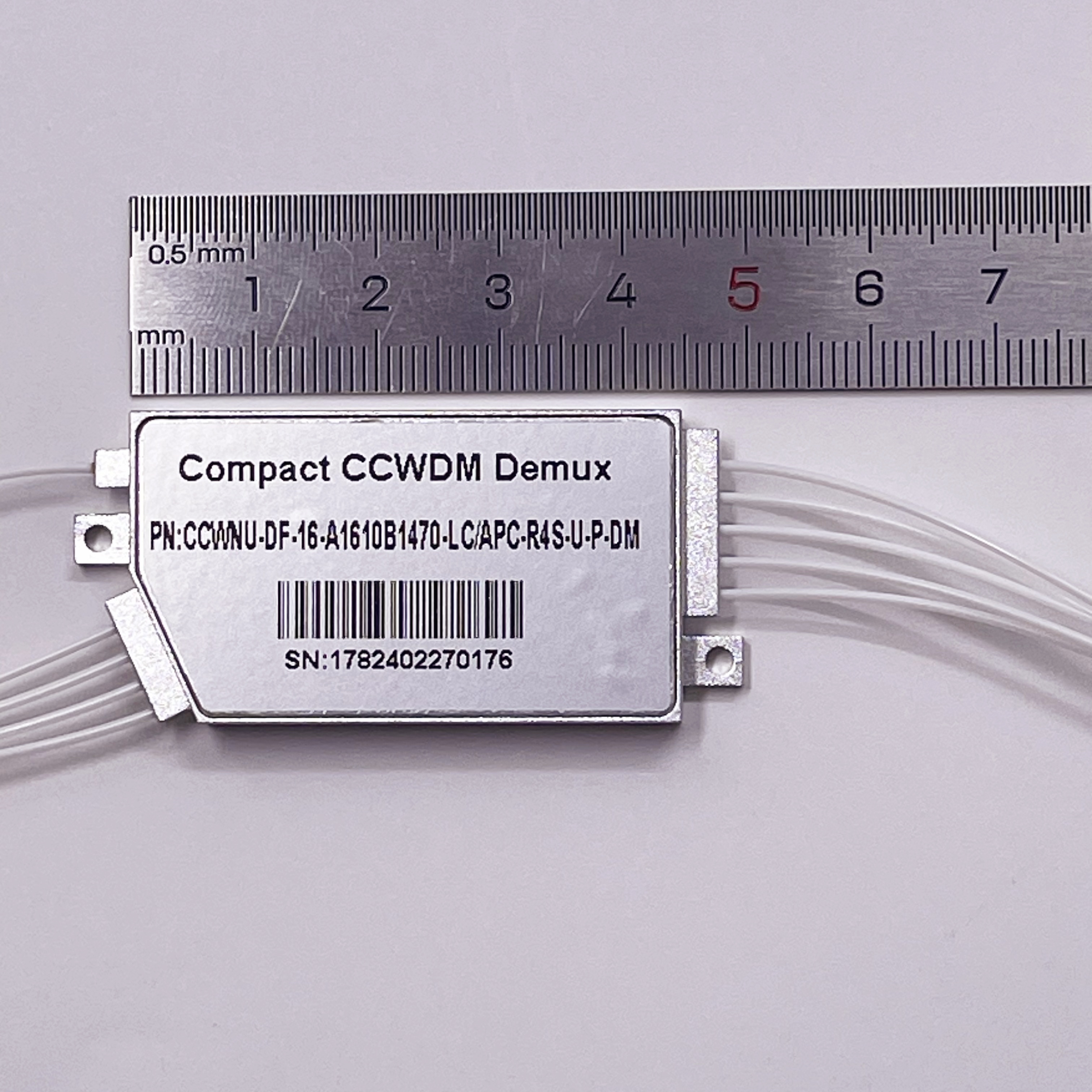

Package dimension (LxWxH) | mm | 44X32X7 |
Pigtail length | m | ≥1.0 |
