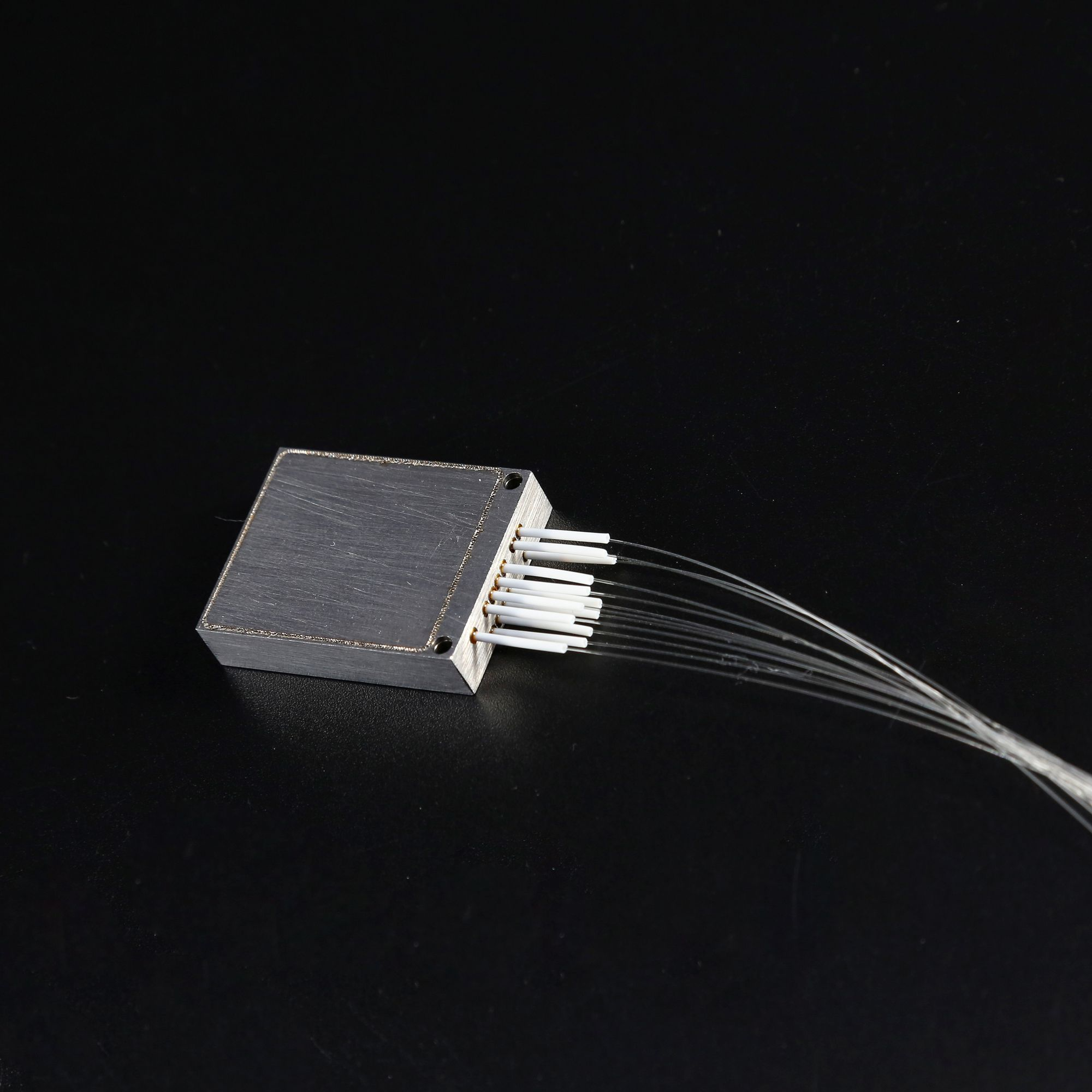

富光科技12CH UC MWDM Mux demux是新一代的12通道微型MWDM复用解复用器件,其封装尺寸为30*30*6.5mm,插损值小于2.0dB,它利用TFF光学薄膜滤波片,采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较,它的体积缩小到五十分之一,插损值减小到二分之一;采用全玻璃材料等设计,器件热应力均布,性能指标优和可靠性高,器件能够满足工业温度的运行条件;壳体封装采用可伐材料激光焊接工艺,确保器件能够在苛刻的环境下使用。
富光科技12CH UC MWDM Mux demux是新一代的12通道微型MWDM复用解复用器件,其封装尺寸为30*30*6.5mm,插损值小于2.0dB,它利用TFF光学薄膜滤波片,采用三维自由空间光程压缩技术的专利设计。与标准三端口器件相比较,它的体积缩小到五十分之一,插损值减小到二分之一;采用全玻璃材料等设计,器件热应力均布,性能指标优和可靠性高,器件能够满足工业温度的运行条件;壳体封装采用可伐材料激光焊接工艺,确保器件能够在苛刻的环境下使用。
特点/Features:
• 低插损/Low Insertion Loss
• 紧凑型封装/Ultra Compact
• 光路无胶/Epoxy-Free Optical Path
• 宽阔平坦的通带/Wide- and Flat-Top Passband
• 波长精度高/High Precision Wavelength
• 高可靠性/Highly Reliable and Stable
• 符合标准Telcordia GR 1209/1221 Qualified
应用/Applications:
• 宽带系统/Broadband Systems
• 电信网/Telecommunications Networks
• 城域网/Metro Networks
• 光分插复用/Optical Add/Drop Multiplexing
• 扩展MWDM系统/Expanding Existing MWDM System
技术指标/Specifications:
Parameter | Unit | Specifications |
Operating wavelength range | nm | 1261~ 1620 |
Channel center wavelength | nm | 1267.5, 1274.5, 1287.5, 1294.5, 1307.5, 1314.51327.5, 1334.5, 1347.5, 1354.5, 1367.5, 1374.5 |
Chanel insertion loss | dB | ≤2.0 |
Channel passband | nm | λ±2.5 |
Upgrade wavelength range | nm | 1384~1620 |
Passband ripple | dB | ≤0.5 |
Adjacent channel isolation | dB | ≥25 |
PDL (all ports) | dB | ≤0.3 |
Return loss (all ports) | dB | ≥45 |
Directivity (all ports) | dB | ≥50 |
Fiber type | - | ITU-T G657 A2 |
Power handling | mW | 500 |
Operating temperature | °C | -40~ +85 |
Storage temperature | °C | -40~ +85 |
Footprint dimension (L*W*H) | mm | 30x30x6.5 |
